主動防護系統-01
|

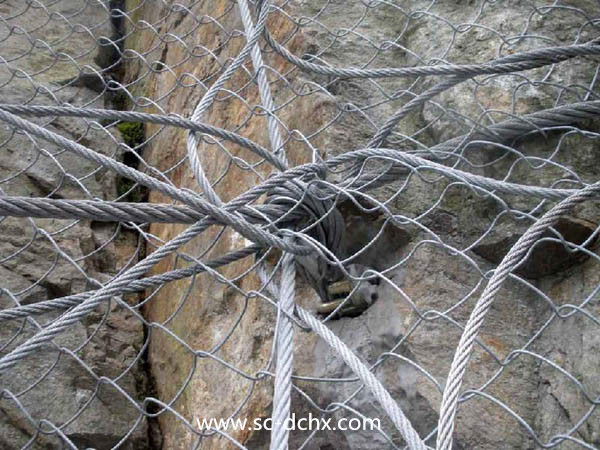

主動防護系統 適用于緊靠建筑設施旁(無緩沖地帶)的風化剝落坡面,采用覆蓋固定式:預應力使山坡成為一個牢固的整體,把災害消滅在萌芽狀態。 主要產品有以下幾種類型: Z1型(石夾土,以石為主、石崩):錨桿、支撐繩、鋼絲網、格柵網。Z2型(土夾石,以土為主、土崩):錨桿、釘板(或暗筍、錨索),三維稀土合金高強度抗腐蝕鋼絲網(1380-1880N/mm3)、植被綠化。 常用主動網結構配置及防護功能 (符合鐵道行業標準:TB/T 3089—2004及"中華人民共和國交通行業標準:JT/T528-2004) 型號 網?? 型 結構配置 主要防護功能 GAR1(普通簡單型) 鋼絲繩網 ?邊沿(或上沿)鋼絲繩錨桿+支撐繩+縫合繩(DO/08/300鋼繩網+上下沿錨固+上下沿(或橫向)支撐繩) ?圍護作用,限制落石運動范圍,部分仰制崩塌的發生 GAR2(普通型) 鋼絲繩網 系統鋼絲繩錨桿+支撐繩+縫合繩,孔口凹坑+張拉[或邊沿(上沿)錨固(鋼索錨桿2-4 m 距4.5m)+縱橫向支撐繩(2-∮16)+鋼絲繩網(◇08/300/4*4㎡)+縫合繩(∮8)] 坡面加固,仰制崩塌和風化剝落、的發生,限制局部或少量落石運動范圍 GPS1(普通常用型) 鋼絲繩網+鋼絲格柵 同GAR1+鋼絲格柵(GAR1+SO/2.2/50鐵絲格柵) 同GAR1,有小塊落實時選用 ★GPS2(普通常用型) 鋼絲繩網+鋼絲格柵 同GAR2+鋼絲格柵[或邊沿(上沿)錨固(鋼索錨桿2-4 m 距4.5m)+縱橫向支撐繩(2-∮16)+鋼絲繩網(◇08/300/4*4㎡)+縫合繩(∮8)+SO/2.2/50鐵絲格柵+系統錨固] 同GAR2,有小塊危石或土質邊坡時選用 GER1 鋼絲格柵 同GAR1但用鐵線縫合(SO/2.2/50鐵絲格柵,上下沿錨固,上下沿支撐繩) 同GAR1,但落石塊體較小且壽命要求較短時選用,以碎落防護為主 GER2 鋼絲格柵 同GAR2但用鐵線縫合(SO/2.2/50鐵絲格柵,上下沿錨固,縱橫沿支撐繩) 同GAR2,但危石塊體較小且壽命要求較短時采用 ★高強度格柵網A型 高強度鋼絲格柵 預應力鋼筋錨桿+孔口凹坑+縫合繩(根據需要選用邊界支撐繩和鋼絲繩錨桿) 同GPS2,能滿足可達100年的更長的防腐壽命要求,但其加固能力僅為其70%~80%左右,不適合于體積大于1立方米大塊孤危石加固 高強度格柵網B型 高強度格柵 預應力鋼筋錨桿(根據需要選用邊界支撐繩和鋼絲繩錨桿) 同GAR1,能滿足可達100年的更長的防腐壽命要求,但不適合于體積大于1立方米大塊落石防護 ★MG-GPS2(普通常用型) 鋼絲繩網+鋼絲格柵+深度固坡鋼筋錨桿 同GPS2+鋼絲格柵+深度固坡鋼筋錨桿[或邊沿(上沿)錨固(深度固坡鋼筋錨桿2-8 m 間距模數2.25m)+縱橫向支撐繩(∮16/∮12)+鋼絲繩網(◇08/300/4*4㎡)+縫合繩(∮8)+SO/2.2/50鐵絲格柵+系統錨固 張拉墊板] 坡面加固+坡體深層錨固,仰制坡體崩塌和 表層風化剝落的發生,限制坡體滑坡及局部落石運動范圍.可用于有小塊危石或土質或土夾石邊坡的治理. MG-GPS2-L 同MG-GPS2 同MG-GPS2+坡面織草綠化 同MG-GPS2+坡面織草綠化 ????? 注:1、上表主動柔性防護系統“主要構件及特征”如有與你的設計圖不****符合之處,本公司可按照你的設計圖要求進行加工制造;2、產品質量標準均符合“中華人民共和國鐵道行業標準:TB/T 3089—2004”及"中華人民共和國交通行業標準 JT/T528-2004". |
|
|
|
|
