| 主動防護系統-04
|

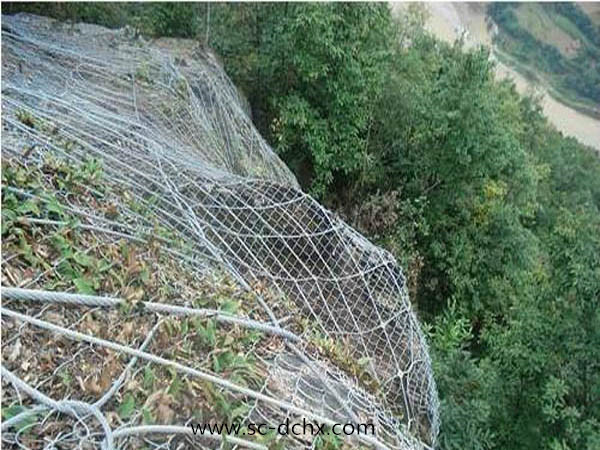

主動防護系統
適用于緊靠建筑設施旁（無緩沖地帶）的風化剝落坡面，采用覆蓋固定式：預應力使山坡成為一個牢固的整體，把災害消滅在萌芽狀態。 主要產品有以下幾種類型： Z1型（石夾土，以石為主、石崩）：錨桿、支撐繩、鋼絲網、格柵網。Z2型（土夾石，以土為主、土崩）：錨桿、釘板（或暗筍、錨索），三維稀土合金高強度抗腐蝕鋼絲網（1380-1880N/mm3）、植被綠化。
常用主動網結構配置及防護功能
（符合鐵道行業標準：TB/T 3089—2004及"中華人民共和國交通行業標準:JT/T528-2004）
型號 網?? 型 結構配置 主要防護功能
GAR1(普通簡單型) 鋼絲繩網 ?邊沿（或上沿）鋼絲繩錨桿+支撐繩+縫合繩（DO/08/300鋼繩網＋上下沿錨固＋上下沿（或橫向）支撐繩） ?圍護作用，限制落石運動范圍，部分仰制崩塌的發生
GAR2(普通型) 鋼絲繩網 系統鋼絲繩錨桿+支撐繩+縫合繩，孔口凹坑+張拉[或邊沿（上沿）錨固（鋼索錨桿2-4 m 距4.5m）+縱橫向支撐繩（2-∮16）+鋼絲繩網（◇08/300/4*4㎡）+縫合繩（∮8）] 坡面加固，仰制崩塌和風化剝落、的發生，限制局部或少量落石運動范圍
GPS1(普通常用型) 鋼絲繩網+鋼絲格柵 同GAR1+鋼絲格柵(GAR1＋SO/2.2/50鐵絲格柵) 同GAR1，有小塊落實時選用
★GPS2(普通常用型) 鋼絲繩網+鋼絲格柵 同GAR2+鋼絲格柵[或邊沿（上沿）錨固（鋼索錨桿2-4 m 距4.5m）+縱橫向支撐繩（2-∮16）+鋼絲繩網（◇08/300/4*4㎡）+縫合繩（∮8）+SO/2.2/50鐵絲格柵+系統錨固] 同GAR2，有小塊危石或土質邊坡時選用
GER1 鋼絲格柵 同GAR1但用鐵線縫合（SO/2.2/50鐵絲格柵，上下沿錨固，上下沿支撐繩） 同GAR1，但落石塊體較小且壽命要求較短時選用，以碎落防護為主
GER2 鋼絲格柵 同GAR2但用鐵線縫合（SO/2.2/50鐵絲格柵，上下沿錨固，縱橫沿支撐繩） 同GAR2，但危石塊體較小且壽命要求較短時采用
★高強度格柵網A型 高強度鋼絲格柵 預應力鋼筋錨桿+孔口凹坑+縫合繩（根據需要選用邊界支撐繩和鋼絲繩錨桿） 同GPS2，能滿足可達100年的更長的防腐壽命要求，但其加固能力僅為其70%~80%左右，不適合于體積大于1立方米大塊孤危石加固
高強度格柵網B型 高強度格柵 預應力鋼筋錨桿（根據需要選用邊界支撐繩和鋼絲繩錨桿） 同GAR1，能滿足可達100年的更長的防腐壽命要求，但不適合于體積大于1立方米大塊落石防護
★MG-GPS2(普通常用型) 鋼絲繩網+鋼絲格柵+深度固坡鋼筋錨桿 同GPS2+鋼絲格柵+深度固坡鋼筋錨桿[或邊沿（上沿）錨固（深度固坡鋼筋錨桿2-8 m 間距模數2.25m）+縱橫向支撐繩（∮16/∮12）+鋼絲繩網（◇08/300/4*4㎡）+縫合繩（∮8）+SO/2.2/50鐵絲格柵+系統錨固 張拉墊板] 坡面加固+坡體深層錨固，仰制坡體崩塌和 表層風化剝落的發生，限制坡體滑坡及局部落石運動范圍.可用于有小塊危石或土質或土夾石邊坡的治理.
MG-GPS2-L 同MG-GPS2 同MG-GPS2+坡面織草綠化 同MG-GPS2+坡面織草綠化
????? 注：1、上表主動柔性防護系統“主要構件及特征”如有與你的設計圖不****符合之處，本公司可按照你的設計圖要求進行加工制造；2、產品質量標準均符合“中華人民共和國鐵道行業標準：TB/T 3089—2004”及"中華人民共和國交通行業標準 JT/T528-2004".
|
|
|
|
|
