鋼柱:鋼柱根據被動系統的不同高度采用不同規格的工字鋼加工而成。鋼柱的高度與系統高度相同。不同高度工字鋼的**規格要求見表1、鋼柱表面應采用防腐措施。一般采用熱鍍鋅處理,鍍鋅層厚度不小于8μm。
基座為鋼柱的定位座 ,為鋼結構件。連接件用于實現鋼柱和基座間餃連接的構件。鋼柱的基座及連接的防腐要求應不低于與其連接的鋼柱的防腐性能。

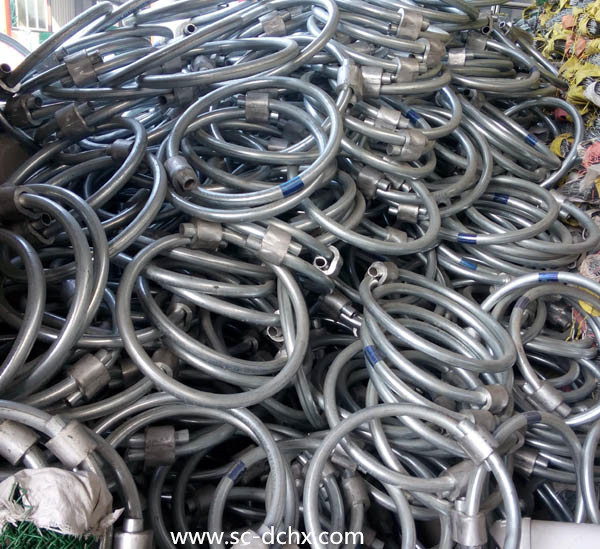

減壓器(環):根據與其相連的鋼絲繩直徑不同和設計能量分別采用不同型號的減壓器。減壓環一般有三種型號,見表2
減壓器(環)的啟動荷載應介于與其相連接的鋼絲繩斷裂拉力的10%~70%,其臨界變形荷載不小于50KN。
減壓器(環)用熱軋鋼板GB/T912的技術要求,表面鍍鋅防銹,鍍鋅層厚度不小于8μm。
減壓器 (環)的a規格 單位為千焦。
縫合繩:縫合繩宜選用不小于Φ8的鋼絲繩,鋼絲繩應滿足GB/T819的要求。
鋼絲繩:宜采用由直徑不小于2.2 mm的熱鍍鋅鋼絲編制的,網孔為50mm×50mmū的鋼絲網,鋼絲應滿足GB/T343的要求。
支撐繩:橫向支撐繩選用不小于Φ16鋼絲繩,縱向支撐繩宜選用不小于Φ12鋼絲繩,設置雙層鋼絲繩網的區域縱橫支撐繩均宜選用不小于Φ16鋼絲繩。
鋼絲繩錨桿:宜選用雙股開工的不小于Φ16的鋼絲繩錨桿,其長度不小于2m。
